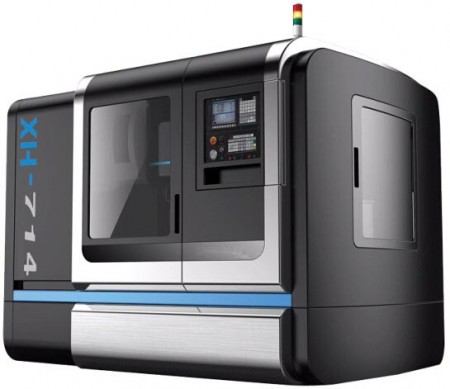

Вертикальный фрезерный обрабатывающий центр с ЧПУ XH714
  • Вертикальный фрезерный обрабатывающий центр с ЧПУ XH714

Вертикальный фрезерный обрабатывающий центр с ЧПУ XH714

Страна производителя: Китай

Цена в городе: Москва

Выберите город:

Цена по запросу

Минимальная партия 1 шт.

Основные характеристики

  • Бренд

    Weida

  • Тип

    Вертикальный фрезерный центр с ЧПУ

  • Направляющие

    Линейные направляющие

  • Частота вращения шпинделя

    40 об./мин. — 6000 об./мин.

  • Магазин устройства смены инструментов

    Магазин устройства смены инструментов с манипулятором

  • Макс. диаметр инструмента

    120 мм

  • Макс. длина инструмента

    200 мм

Похожие товары

Описание:

Обрабатывающий вертикальный фрезерный центр с ЧПУ XH714

Станок имеет высокую точность обработки, хорошую производительность и надежность. Шпиндель приводится в действие серводвигаетлем.

Данный станки подходят для следующих серийных и мелкосерийных работ:

  • фрезерование
  • сверление
  • развертывание
  • растачивание
  • обработка корпусных деталей, пресс форм и т.д.

Стандартная конфигурация:

  • линейные направляющие и ШВП HIWIN (Тайвань)
  • высокоточный шпиндель (Тайвань).
  • барабанный магазин смены инструментов
  • автоматическая система смазки



Основные характеристики

  • Тип: Вертикальный фрезерный центр с ЧПУ

Система управления

  • Система ЧПУ: GSK
  • Тип ЧПУ: GSK 25I

Шпиндель

  • Ориентация оси шпинделя: Вертикальный шпиндель
  • Привод шпинделя: Зубчатый редуктор
  • Частота вращения шпинделя: 40 об./мин. — 6000 об./мин.
  • Конус шпинделя: BT40
  • Расстояние шпиндель-стол: 120 мм — 620 мм
  • Расстояние шпиндель-стойка: 510 мм — 510 мм

Дополнительно

  • Точность позиционирования: 0.005 мм
  • Точность повторения: 0.003 мм

Опции

  • Система прокачки СОЖ через шпиндель: -

Горизонтальный рабочий стол

  • Направляющие: Линейные направляющие
  • Длина рабочего стола: 900 мм
  • Ширина рабочего стола: 400 мм
  • Продольный (ось X) ход стола: 650 мм
  • Поперечный (ось Y) ход стола: 400 мм
  • Вертикальный (ось Z) ход стола: 500 мм
  • Рабочие подачи: 2 мм/мин — 4000 мм/мин
  • Макс. нагрузка на стол: 400 кг.

Т-пазы горизонтального стола

  • Количество Т-образных пазов: 3 шт.
  • Ширина T-образного паза: 18 мм

Рабочий инструмент

  • Магазин устройства смены инструментов: Магазин устройства смены инструментов с манипулятором
  • Тип хвостовика инструмента: BT40
  • Макс. диаметр инструмента: 120 мм
  • Макс. длина инструмента: 200 мм
  • Макс. вес инструмента: 8 кг.
  • Время смены инструмента: 3 сек.

Источник питания

  • Мощность двигателя шпинделя: 5.5 кВт

Габаритные размеры

  • Габаритная длина: 2120 мм
  • Габаритная ширина: 2150 мм
  • Габаритная высота: 2290 мм
  • Вес: 3600 кг.
