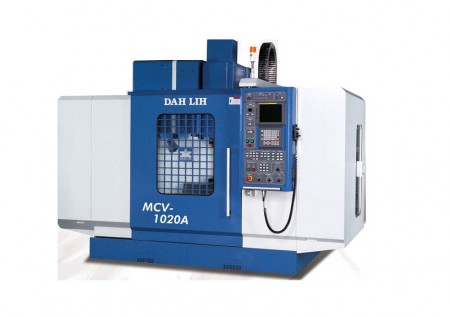

Вертикальный фрезерный обрабатывающий центр с ЧПУ MCV-1020A
  • Вертикальный фрезерный обрабатывающий центр с ЧПУ MCV-1020A

Вертикальный фрезерный обрабатывающий центр с ЧПУ MCV-1020A

Страна производителя: Тайвань

Цена в городе: Москва

Выберите город:

Цена по запросу

Минимальная партия 1 шт.

Основные характеристики

  • Бренд

    DAHLIH

  • Тип

    Вертикальный фрезерный центр с ЧПУ

  • Длина рабочего стола

    1300 мм

  • Ширина рабочего стола

    660 мм

  • Макс. нагрузка на стол

    1000 кг.

  • Частота вращения шпинделя

    0 об./мин. — 8000 об./мин.

  • Расстояние шпиндель-стол

    150 мм — 710 мм

Похожие товары

Описание:

Высокоскоростной, высокоточный вертикально-фрезерный обрабатывающий центр MCV-1020A



Фрезерный центр предназначен для обработки деталей типа пресс-форм, штампов и других деталей общего машиностроения. Широкий выбор типа и характеристик привода шпинделя, элементов дополнительного оснащения позволяет скомплектовать станок, в полной мере отвечающий потребностям конкретного производства.

Возможность установки поворотных и наклонно-поворотных столов (4 или 4+5 оси) позволяет значительно расширить технологические возможности обработки.

 Стандартная комплектация

  • Теплообменное устройство
  • Съемный ручной импульсный генератор
  • Система подачи СОЖ вокруг шпинделя
  • Транспортер для удаления стружки спирального типа
  • Закрытое ограждение от разбрызгивания СОЖ
  • Интерфейс RS-232
  • Устройство автоматического отключения питания
  • Предупредительный световой сигнал
  • Устройство автоматической смазки
  • Рабочее освещение
  • Инструментальный ящик
  • Резервный предохранитель
  • Подвесная панель управления
  • Охладитель шпинделя
  • Устройство для жесткого нарезания резьбы



Основные характеристики

  • Тип: Вертикальный фрезерный центр с ЧПУ
  • Функции: Фрезерование, Сверление

Система управления

  • Система ЧПУ: Fanuc
  • Тип ЧПУ: 0i-MF

Шпиндель

  • Ориентация оси шпинделя: Вертикальный шпиндель
  • Привод шпинделя: Зубчатый редуктор
  • Частота вращения шпинделя: 0 об./мин. — 8000 об./мин.
  • Конус шпинделя: BT40
  • Расстояние шпиндель-стол: 150 мм — 710 мм
  • Расстояние шпиндель-стойка: 600 мм — 600 мм

Дополнительно

  • Точность позиционирования: 0.001 мм
  • Точность повторения: 0.005 мм

Опции

  • Система прокачки СОЖ через шпиндель: -

Горизонтальный рабочий стол

  • Длина рабочего стола: 1300 мм
  • Ширина рабочего стола: 660 мм
  • Продольный (ось X) ход стола: 1020 мм
  • Поперечный (ось Y) ход стола: 550 мм
  • Вертикальный (ось Z) ход стола: 550 мм
  • Ускоренные подачи по оси X: 30 м/мин.
  • Ускоренные подачи по оси Y: 30 м/мин.
  • Ускоренные подачи по оси Z: 20 м/мин.
  • Рабочие подачи: 0 мм/мин — 10000 мм/мин
  • Макс. нагрузка на стол: 1000 кг.

Т-пазы горизонтального стола

  • Количество Т-образных пазов: 5 шт.
  • Ширина T-образного паза: 18 мм

Рабочий инструмент

  • Тип хвостовика инструмента: NT40
  • Макс. диаметр инструмента: 90 мм
  • Макс. длина инструмента: 300 мм
  • Макс. вес инструмента: 6 кг.

Источник питания

  • Мощность двигателя шпинделя: 7.5 кВт

Габаритные размеры

  • Габаритная длина: 3260 мм
  • Габаритная ширина: 3060 мм
  • Габаритная высота: 2705 мм
  • Вес: 6000 кг.
