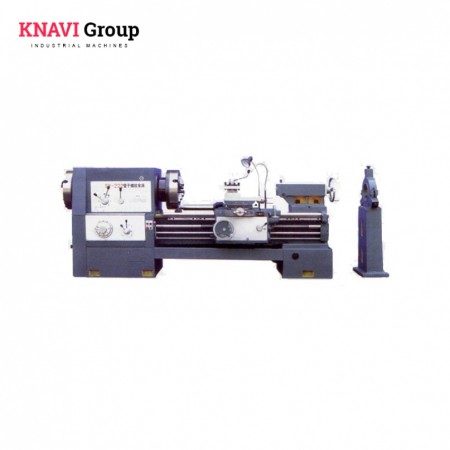

Токарный трубонарезной станок SY222
  • Токарный трубонарезной станок SY222

Токарный трубонарезной станок SY222

Страна производителя: Китай

Цена в городе: Москва

Выберите город:

4 089 874 руб.

Минимальная партия 1 шт.

Основные характеристики

  • Тип

    Тяжелый токарный станок

  • с ЧПУ

    -

  • Расстояние между центрами

    1300 мм

  • Макс. диаметр обработки над станиной

    630 мм

  • Макс. диаметр обработки над суппортом

    350 мм

  • Диапазон оборотов шпинделя (при 50Гц)

    20 об./мин. — 460 об./мин.

  • Мощность двигателя

    11 кВт

  • Вес

    4500 кг.

Похожие товары

Описание:

Трубные токарные станки серии Q13

Данная серия станков используются для нарезки внутренней или внешней метрической и дюймовой резьбы на трубах различного диаметра , а также для нарезания отверстий, обработки торцов цилиндрических заготовок типа "вал", дисков и т.д.

Основные компоненты этих токарных станков изготовлены из высокопрочного серого чугуна, что обеспечиыает высокую стабильность и надежность станков.

В серию входят следующие модели токарных станков:

  • Q1313 и Q1319-1A с диаметром обработки над станиной 630/800 мм
  • SY220 и SY222 с диаметром обработки над станиной  630 мм
  • Q1327 / Q1332 / Q1338 / Q1343 с диаметром обработки над станиной 1000 мм
  • Q1350 с диаметром обработки над станиной 1200 мм

Особенности серии:
1. Диаметр отверстия шпинделя: 130/200/225/280/330/390/440/520 мм.
2. Диаметр обработки над станиной: 630/800/1000/1200
3. Максимальная длина заготовки: 1300/1500/1700/3000 мм
4. Количество скоросте шпинделя: от 9 до 18
5. Оснащен мощными двигателями от 7,5 кВт до 22 кВт.

Основные характеристики

  • Тип: Тяжелый токарный станок
  • с ЧПУ: -

Производительность

  • Расстояние между центрами: 1300 мм
  • Ширина станины: 550 мм
  • Макс. диаметр обработки над станиной: 630 мм
  • Макс. диаметр обработки над суппортом: 350 мм
  • Макс. длина обработки: 1300 мм

Передняя бабка

  • Размер конусного отверстия шпинделя (по Морзе): КМ5
  • Зажимной патрон : 4-jaws Ф520
  • Диаметр сквозного отверстия шпинделя: 225 мм
  • Диапазон оборотов шпинделя (при 50Гц): 20 об./мин. — 460 об./мин.

Задняя бабка

  • Ход пиноли задней бабки: 250 мм
  • Внутренний конус пиноли задней бабки (по Морзе): КМ5
  • Диаметр сквозного отверстия пиноли: 100 мм

Рабочее поле

  • Ход продольной (Z) подачи: 1110 мм
  • Ход поперечной (X) подачи: 360 мм
  • Диапазон продольных подач: 0.1 мм/об. — 1.46 мм/об.
  • Диапазон поперечных подач: 0.04 мм/об. — 0.65 мм/об.
  • Поперечное (X) ускоренное перемещение: 2500 мм/мин
  • Продольное (Z) ускоренное перемещение: 2000 мм/мин
  • Шаг нарезания дюймовой резьбы: 1 резьба/дюйм — 14 резьба/дюйм
  • Шаг нарезания метрической резьбы: 1 мм — 5 мм

Рабочий инструмент

  • Размер рабочего инструмента: 32 мм

Источник питания

  • Мощность двигателя: 11 кВт
  • Напряжение: 380 В
  • Фазность: Трехфазный

Габаритные размеры

  • Габаритная длина: 3300 мм
  • Габаритная ширина: 1450 мм
  • Габаритная высота: 1500 мм
  • Вес: 4500 кг.
