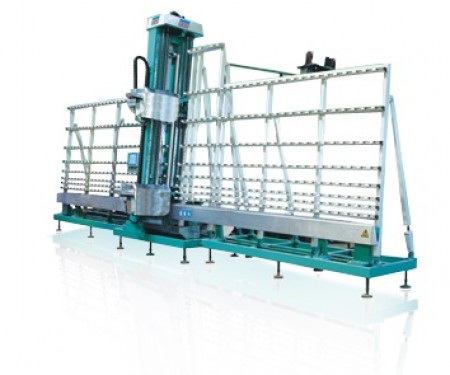

Вертикальный станок для сверления стекла GHD-V-2550-2
  • Вертикальный станок для сверления стекла GHD-V-2550-2

Вертикальный станок для сверления стекла GHD-V-2550-2

Страна производителя: Китай

Цена в городе: Москва

Выберите город:

Цена по запросу

Минимальная партия 1 шт.

Основные характеристики

  • Бренд

    XINOLOGY

  • Модификация

    Автоматический сверлильный станок с ЧПУ типа NC

  • Диаметр просверливаемого отверстия

    4 мм — 100 мм

  • Толщина обрабатываемого стекла

    5 мм — 25 мм

  • Макс. длина обрабатываемого стекла

    5000 мм

  • Макс. ширина обрабатываемого стекла

    2500 мм

Похожие товары

Описание:

Вертикальные станки для сверления стекла серии GHD-V

Вертикальная серия станков характерисуется тем,что высверливание отверстий в стекле происходит перпендикулярно относительно оси вертикально установленного полотна стекла. Таким образом происходит лучшее позиционирование сверлильных шпиндел, чем когда стекло установлено горизонтально. Кроме того, такая конструкция позволяет сверлить несколько отверстий на одном листе стекла с большей скоростью и при меньшей нагрузке на стекло.

  • Автоматический сверлильный станок модели GHD-V-NC2550-2 с ЧПУ типа Cn работат с программируемым интерфейсом типа PLC и интерфейсом типа HMI
  • Две пары шпинделей для большей эффективности и производительности
  • Движение шпинделей по горизонтали происходит за счет пневматики
  • Автоматическая регистрация высверливаемых отверстий
  • Движение сверлильных шпинделей по запланированным местам сверления происходит автмоатически
  • Размер обрабатываемого стекла до 5000мм x 2500мм
  • Точность позиционирования ± 0.50 мм
  • Ход шпинделей за счет серводвигателей
  • Горизонтальное передвижение стекла за счет серводвигателей
  • Частота вращения шпинделей реегулируется частотным преобразователем
  • Водяное охлаждение сверла

Основные характеристики

  • Модификация: Автоматический сверлильный станок с ЧПУ типа NC

Производительность

  • Диаметр просверливаемого отверстия: 4 мм — 100 мм
  • Толщина обрабатываемого стекла: 5 мм — 25 мм
  • Макс. длина обрабатываемого стекла: 5000 мм
  • Макс. ширина обрабатываемого стекла: 2500 мм
  • Мин. размер обрабатываемого стекла: 500 x 500 мм
  • Расстояние от низа стекла до центра отверстия: 80 мм — 2450 мм

Насос

  • Давление воздуха: 0.6 МПа — 0.8 МПа
  • Расход сжатого воздуха: 1 л/мин.

Шпиндель

  • Количество передних шпинделей сверления : 2 шт.
  • Количество задних шпинделей сверления : 2 шт.
  • Подача переднего шпинделя: Автоматическая подача шпинделя сверления
  • Подача заднего шпинделя: Автоматическая подача шпинделя сверления
  • Скорость хода шпинделей вверх/вниз: 0 м/мин — 4.2 м/мин

Технические характеристики

  • Точность позиционирования,±: 0.5 мм
  • Соосность переднего и заднего сверл, ±: 0.1 мм
  • Скорость подачи стекла по горизонтали: 0 м/мин — 5 м/мин

Горизонтальный рабочий стол

  • Длина вертикального рабочего стола: 8000 мм
  • Высота вертикального рабочего стола: 3500 мм

Источник питания

  • Мощность двигателя: 11.5 кВт
  • Напряжение: 380

Габаритные размеры

  • Габаритная длина: 8000 мм
  • Габаритная ширина: 1200 мм
  • Габаритная высота: 3700 мм
  • Вес: 2200 кг.
